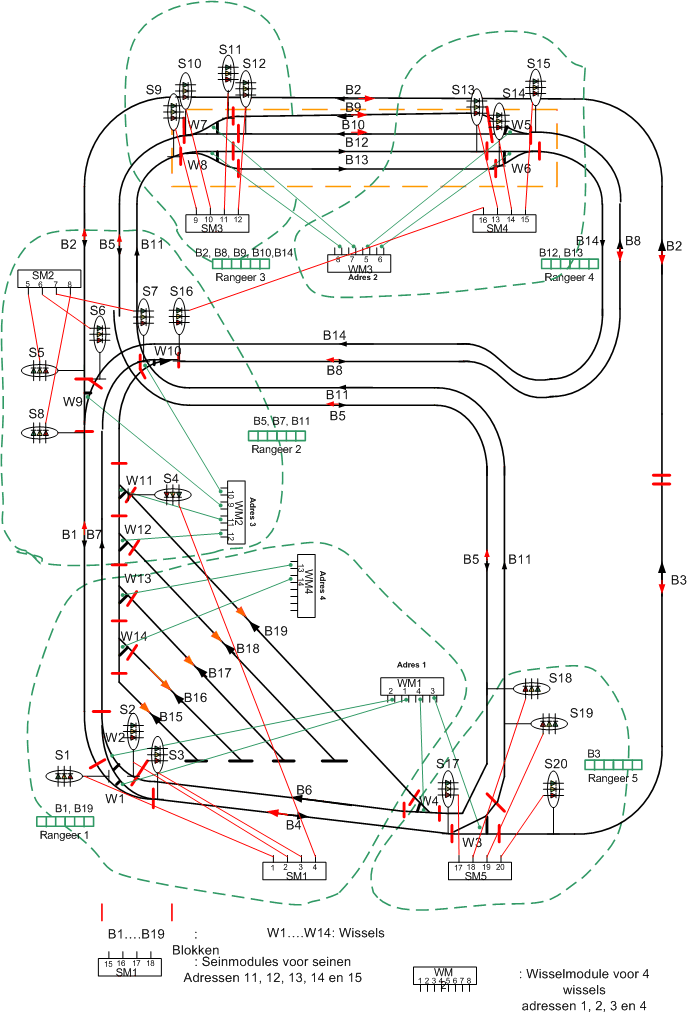

De 3 wisselmodules WM1, WM2 en WM3 bedienen de 14 wissels op de baan. De technische beschrijving van de wisselmodule wordt elders beschreven. Een blok, dat in twee richtingen kan worden bereden bevat over het algemeen 2 seinen en blokken met één richting hebben 1 sein. De baan bevat in totaal 20 seinen (2 standen: rood en groen), die bestuurd worden door 5 seinmodules SM1 t/m SM5. Ook hier is weer gestreefd om de bedrading te minimaliseren. WM1 bedient de wissels W1 t/m W4 onder aan de baan. WM2 bedient de wissels W9 t/m W12, links midden van de baan. WM3 de 4 wissels (W5 t/m W8) boven in de baan. De 5 seinmodules zijn eveneens over de baan verdeeld (respectievelijk links onder, links midden, links boven, rechts boven en rechts onder). |
