In onderstaande figuur zijn een aantal interfaces weergegeven tussen enerzijds de controller en anderzijds de PC, booster/rail en detectie modules.



interface controller en PC

 Interface

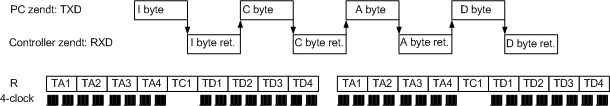

De bijbehorende signalen zijn in onderstaande figuur weergegeven.



interface signalen

interface signalen



De PC verstuurt een Informatiebyte, de controller retourneert dit I byte, vervolgens verstuurt de PC een Controle byte, waarop de controller dit byte weer retourneert enz. enz.

De controller vertaalt deze informatie naar een 9 trits signaal met de nodige adres, controle en data informatie en verstuurt dit versterkt via de booster naar de rail. Vervolgens wordt dit herhaald. Tegelijkertijd wordt een klok signaal van 32 x 8 bits verstuurd naar de detectiemodules.
