Railplan

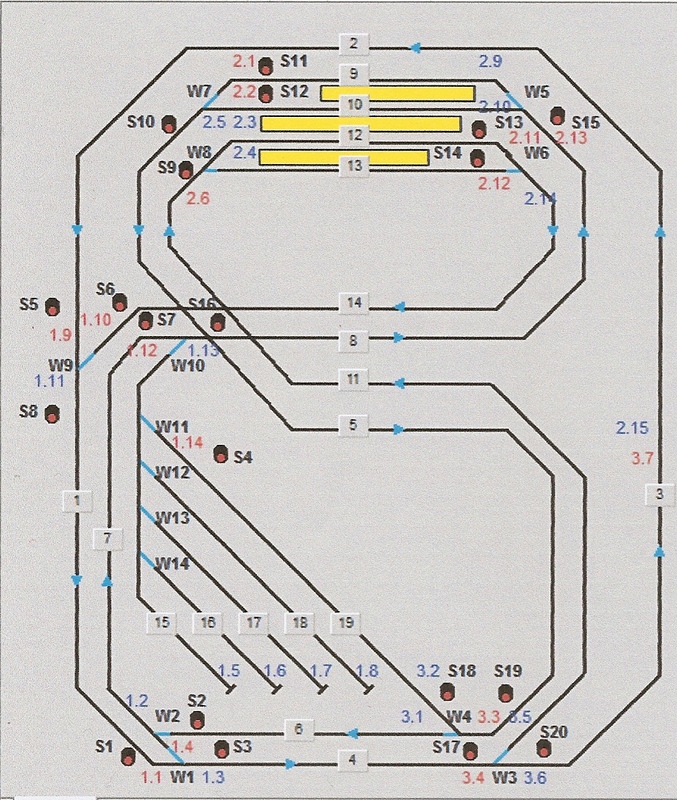

In onderstaande figuur is het railplan weergegeven.

Het bestaat uit dubbel spoor in de vorm van een acht.

Met daaromheen (midden links, boven en rechts) een enkel spoor, dat aan de onderkant en aan de linkerkant aansluit op het dubbelspoor.

Linksonder zijn een viertal opstelsporen geprojecteerd. Boven is een station geprojecteerd met parallel spoor.

De baan bestaat uit 19 blokken (B1 tot en met B19), 14 wissels en 20 seinen.

De normale rijrichting (hoofdrichting) is met blauwe pijlen aangegeven (zie ook blokstructuur).

Op deze manier zijn er 34 detectietrajecten (1 per blok voor de opstelsporen en 2 per blok voor de overige trajecten), waarvan er 15 (1 per blok voor de niet opstelsporen) worden aangemerkt als stoptraject.

De baan kan in principe ook in tegengestelde richting worden bereden. Dit geeft echter specifieke besturing en beveiligingsproblemen.
