Treinadres detectie
modelspoor
|
De treinadres detectiemodule geeft exact het adres aan van
de trein die het detectiepunt passeert. Dit maakt het niet alleen mogelijk om
het adres van de trein in het sporenplan te presenteren maar biedt ook de
mogelijkheid om aan de hand van de adresgegevens een treinenloop te
programmeren die speciaal voor deze trein bestemd is. Dit opent mogelijkheden
een goederentrein bijvoorbeeld via een doorgaand goederenspoor te leiden, een
stoptrein te laten stoppen langs het perron of een D trein het station te laten
passeren zonder oponthoud.

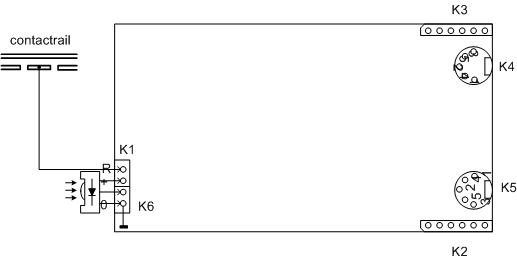

Treinadres detectie module van Edits Pro
|
Detectie vindt plaats met een IR sensor die reageert op een
onder de loc gemonteerde IR led. Om ook detectie mogelijk te maken van treinen
die niet met IR-transmitter zijn uitgevoerd is ook voorzien in een
conventionele detectie mogelijkheid door middel van een contactrail.
Er wordt gebruik gemaakt van IR sensoren die veelvuldig in
receivers of TV toestellen worden toegepast als ontvanger voor IR
afstandbediening. Het grote voordeel van deze componenten is dat in één
compacte behuizing zowel een IR fotodiode, een versterker, een dynamiek
compressor als een HF demodulator zijn ondergebracht. Met name de dynamiekcompressie
maakt deze component geschikt om als locdetectie toe te passen.
Een treinadres detectiemodule is relatief duur en gebruikt
een compleet adres. Toepassing van een treinadres detectiemodule in plaats van
een trein detectiemodule heeft zin wanneer aan de volgende criteria wordt
voldaan:
- Plaats de module daar waar de meeste treinen
langs moeten komen
- Plaats zoveel modulen dat alle treinen
gedetecteerd kunnen worden
- Plaats de module zo dicht mogelijk bij de
splitsing van rijwegen
- Indien er op een baansegment waar dezelfde
treinen rijden, meerdere trein detectiemodulen zijn ingebouwd, kan er mee
volstaan worden om één detectiemodule te promoveren tot treinadres
detectemodule.
Als gebruik gemaakt wordt van Koploper is de treinadres
detectiemodule overbodig.
