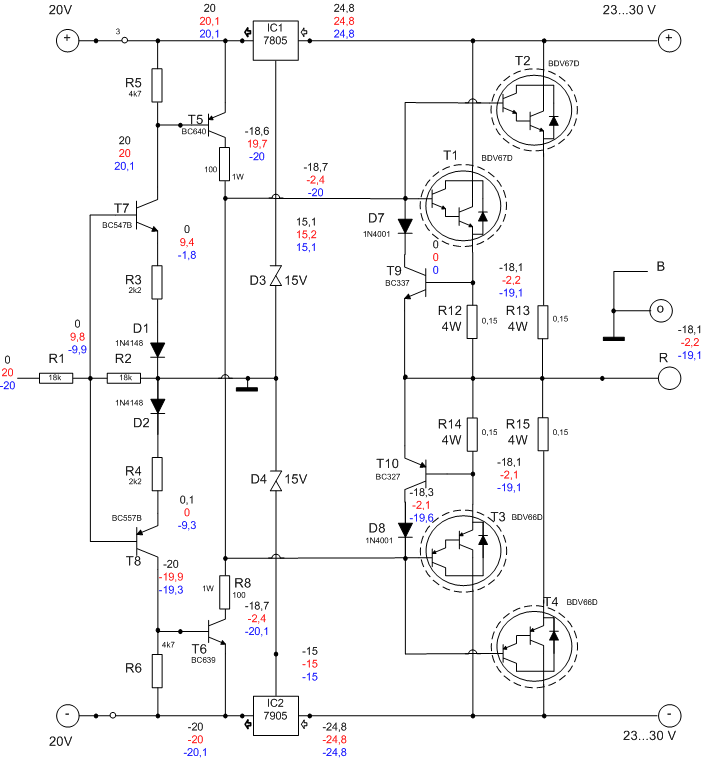

In onderstaand schema zijn een aantal meetwaarden, corresponderend met ingangspanningen van respectievelijk 0 V (zwart), + 20 V (rood) en -20 V (blauw), weergegeven.
Zwart: Ui = 0 V, rood: Ui = +20 V, blauw: Ui = -20 V
| Startpagina | Modelspoor | Modelauto's | Baanontwerp | Integraal |
| modelspoor |
In onderstaand schema zijn een aantal meetwaarden, corresponderend met ingangspanningen van respectievelijk 0 V (zwart), + 20 V (rood) en -20 V (blauw), weergegeven.
Zwart: Ui = 0 V, rood: Ui = +20 V, blauw: Ui = -20 V |
Bij het testen kreeg de booster geen uitgangssignaal ondanks dat relais 1 op bleef. De oorzaak hiervan was geen verbinding tussen TIL112 en de bijbehorende weerstand van 4k7 ohm. Hierdoor bleef het signaal op K48 “hoog” (TIL112 bleef gesperd), waardoor de controller in de veronderstelling was dat er een kortsluiting was en het uitgangssignaal blokkeerde. Na reparatie functioneerde de booster correct.
